电气元器件

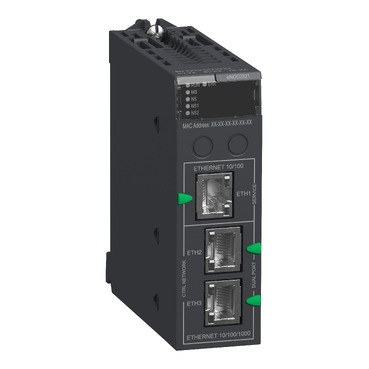

以太网通讯模块
核心功能与特点
1、3 个 RJ45 以太网接口，支持 10/100/1000M 千兆速率，双重屏蔽双绞线，内置 4 口嵌入式交换机，具备 IP 转发路由功能。
2、支持 Modbus TCP、EtherNet/IP 工业协议，集成 RSTP、带宽管理、FDR 服务器，满足复杂工业网络组网需求。
3、FactoryCast 高级网页服务器，支持网页配置，可保存应用程序，调试维护便捷。
4、仅适配 Modicon M580 CPU，需要搭配 Ethernet+X‑bus 以太网背板机架使用。
5、多组 LED 状态指示灯，实时显示运行、故障、多网口网络状态，故障快速定位。
6、IP20 防护，工作温度 0‑60℃，工业宽温环境，净重 0.2kg，模块化紧凑设计，节省机柜空间
2、支持 Modbus TCP、EtherNet/IP 工业协议，集成 RSTP、带宽管理、FDR 服务器，满足复杂工业网络组网需求。
3、FactoryCast 高级网页服务器，支持网页配置，可保存应用程序，调试维护便捷。
4、仅适配 Modicon M580 CPU，需要搭配 Ethernet+X‑bus 以太网背板机架使用。
5、多组 LED 状态指示灯，实时显示运行、故障、多网口网络状态，故障快速定位。
6、IP20 防护，工作温度 0‑60℃，工业宽温环境，净重 0.2kg，模块化紧凑设计，节省机柜空间
技术参数
产品名称 以太网通讯模块，Modbus TCP 和 EtherNet/IP，10/100/1000M，3 个 RJ45 Ethernet 口，带路由功能，仅支持 M580 CPU 且用以太网背板
型号 BMENOC0321
产品系列 Modicon M580
产品类型 通信模块
适用范围 BMEXBP…‑ Ethernet + X‑总线机架
供电电源 通过机架的内部电源
集成连接类型 3 路 Ethernet，RJ45 连接器；传输速率：10/100/1000 Mbps；双重屏蔽双绞线对
通讯服务 带宽管理、FDR 服务器、Modbus TCP I/O 扫描器和消息传递、EtherNet/IP I/O 扫描器和消息传递、嵌入式 4 口开关、RSTP 支持、IP 转发
网页服务 FactoryCast 配置
网页服务器 高级
内存使用量 应用程序保存，激活高级网页服务器
电流消耗 1800 mA @ 3.3V 直流
本地信号指示 RUN 运行 LED、ERR 故障 LED、ETH MS 端口配置状态 LED、ETH NS 网络状态 LED、Eth NS1 网口 1 状态 LED、Eth NS2 网口 2 状态 LED
净重 0.2 kg
IP 防护等级 IP20
保护处理 TC
运行温度 0…60℃
标识 CE
符合指令 2014/35/EU‑低压指令
型号 BMENOC0321
产品系列 Modicon M580
产品类型 通信模块
适用范围 BMEXBP…‑ Ethernet + X‑总线机架
供电电源 通过机架的内部电源
集成连接类型 3 路 Ethernet，RJ45 连接器；传输速率：10/100/1000 Mbps；双重屏蔽双绞线对
通讯服务 带宽管理、FDR 服务器、Modbus TCP I/O 扫描器和消息传递、EtherNet/IP I/O 扫描器和消息传递、嵌入式 4 口开关、RSTP 支持、IP 转发
网页服务 FactoryCast 配置
网页服务器 高级
内存使用量 应用程序保存，激活高级网页服务器
电流消耗 1800 mA @ 3.3V 直流
本地信号指示 RUN 运行 LED、ERR 故障 LED、ETH MS 端口配置状态 LED、ETH NS 网络状态 LED、Eth NS1 网口 1 状态 LED、Eth NS2 网口 2 状态 LED
净重 0.2 kg
IP 防护等级 IP20
保护处理 TC
运行温度 0…60℃
标识 CE
符合指令 2014/35/EU‑低压指令
← Back to Products
Electrical Components
Ethernet Communication Module
Key Features
Equipped with 3 RJ45 Ethernet ports supporting 10/100/1000 Mbps gigabit speed, double‑shielded twisted‑pair cable, built‑in embedded 4‑port switch with IP forwarding routing function.
Supports Modbus TCP and EtherNet/IP industrial protocols, integrated with RSTP, bandwidth management and FDR server to meet complex industrial networking requirements.
Advanced FactoryCast web server with web‑based configuration and application program storage for convenient commissioning and maintenance.
Only compatible with Modicon M580 CPU, requires Ethernet+X‑bus backplane rack.
Multiple LED status indicators for run, fault and multi‑port network status to enable fast fault diagnosis.
IP20 protection rating, operating temperature 0‑60℃ for industrial wide‑temperature environment. Net weight 0.2 kg, compact modular design to save cabinet space.
Supports Modbus TCP and EtherNet/IP industrial protocols, integrated with RSTP, bandwidth management and FDR server to meet complex industrial networking requirements.
Advanced FactoryCast web server with web‑based configuration and application program storage for convenient commissioning and maintenance.
Only compatible with Modicon M580 CPU, requires Ethernet+X‑bus backplane rack.
Multiple LED status indicators for run, fault and multi‑port network status to enable fast fault diagnosis.
IP20 protection rating, operating temperature 0‑60℃ for industrial wide‑temperature environment. Net weight 0.2 kg, compact modular design to save cabinet space.
Technical Parameters
Product Name Ethernet Communication Module, Modbus TCP & EtherNet/IP, 10/100/1000M, 3‑port RJ45 Ethernet with routing function, for M580 CPU with Ethernet backplane only
Model BMENOC0321
Product Series Modicon M580
Product Type Communication Module
Applicable Scope BMEXBP…‑ Ethernet + X‑bus rack
Power Supply Via rack internal power supply
Integrated connection type 3 Ethernet ports with RJ45 connectors; Rate:10/100/1000 Mbps; Double‑shielded twisted‑pair
Communication Services Bandwidth management, FDR server, Modbus TCP I/O scanner & messaging, EtherNet/IP I/O scanner & messaging, embedded 4‑port switch, RSTP support, IP forwarding
Web Service FactoryCast configuration
Web Server Advanced
Memory Usage Application program saving, activating the advanced web server
Current Consumption 1800 mA @ 3.3 V DC
Local status indicators RUN LED, ERR LED, ETH MS LED, ETH NS LED, Eth NS1 LED, Eth NS2 LED
Net Weight 0.2 kg
IP Rating IP20
Protection Treatment TC
Operating Temperature 0…60℃
Marking CE
Compliance Directive 2014/35/EU‑ Low voltage directive
Model BMENOC0321
Product Series Modicon M580
Product Type Communication Module
Applicable Scope BMEXBP…‑ Ethernet + X‑bus rack
Power Supply Via rack internal power supply
Integrated connection type 3 Ethernet ports with RJ45 connectors; Rate:10/100/1000 Mbps; Double‑shielded twisted‑pair
Communication Services Bandwidth management, FDR server, Modbus TCP I/O scanner & messaging, EtherNet/IP I/O scanner & messaging, embedded 4‑port switch, RSTP support, IP forwarding
Web Service FactoryCast configuration
Web Server Advanced
Memory Usage Application program saving, activating the advanced web server
Current Consumption 1800 mA @ 3.3 V DC
Local status indicators RUN LED, ERR LED, ETH MS LED, ETH NS LED, Eth NS1 LED, Eth NS2 LED
Net Weight 0.2 kg
IP Rating IP20
Protection Treatment TC
Operating Temperature 0…60℃
Marking CE
Compliance Directive 2014/35/EU‑ Low voltage directive
