电气元器件

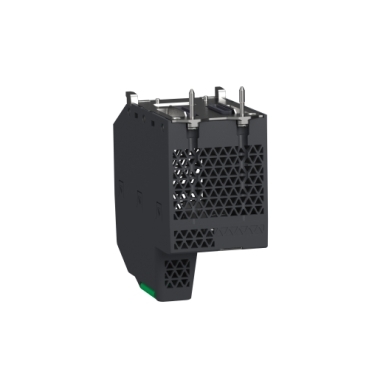

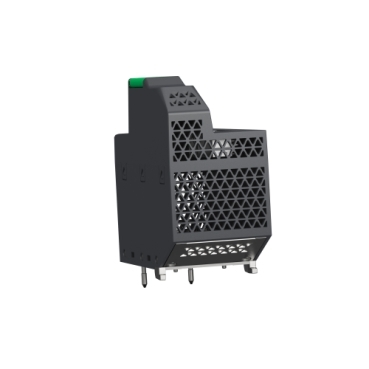

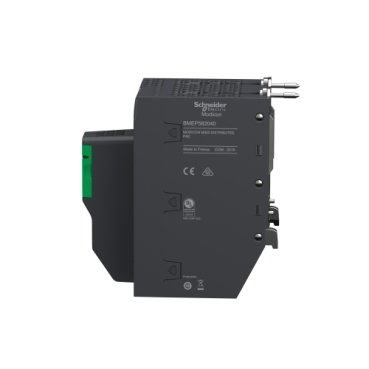

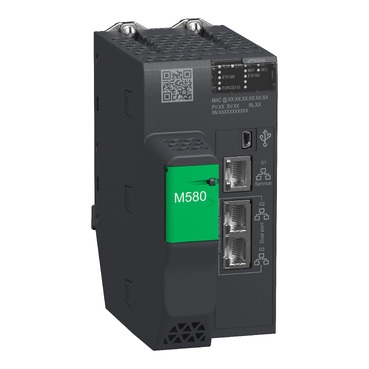

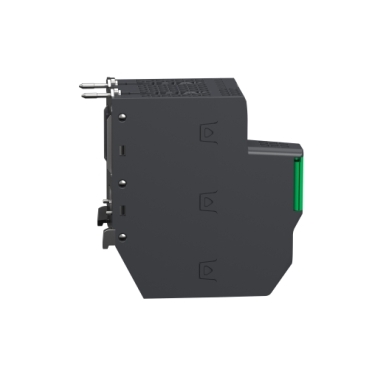

M580 level 20 CPU
核心功能与特点
1、M580 Level20 高性能 CPU，程序内存 8.8MB，支持 DIO 本地 I/O 与 RIO 远程分布式 I/O 架构，适配大中型自动化项目。
2、强大 I/O 处理能力：最大 2048 点开关量 I/O、512 点模拟量 I/O，支持最多 4 个机架，分布式设备可达 64 台，满足大规模站点扩展。
3、多网口硬件设计：1 个服务网口 + 2 个设备网络以太网口，搭配 Mini‑B USB 编程口，调试组网灵活。
4、丰富特殊 I/O 功能：计数器、高精度时间戳、HART、运动控制、SSI 编码器，内置 DIO/RIO 扫描器，适配复杂工艺控制。
5、大容量可扩展闪存，分区 RAM 内存，区分程序、过程数据、安全数据存储；支持 64 个事件任务，多任务调度，程序执行效率高。
6、支持以太网通讯模块、ASI 模块扩展，最多可搭载 2 块以太网通讯模块，72 路本地专用通道，项目扩展性强。
2、强大 I/O 处理能力：最大 2048 点开关量 I/O、512 点模拟量 I/O，支持最多 4 个机架，分布式设备可达 64 台，满足大规模站点扩展。
3、多网口硬件设计：1 个服务网口 + 2 个设备网络以太网口，搭配 Mini‑B USB 编程口，调试组网灵活。
4、丰富特殊 I/O 功能：计数器、高精度时间戳、HART、运动控制、SSI 编码器，内置 DIO/RIO 扫描器，适配复杂工艺控制。
5、大容量可扩展闪存，分区 RAM 内存，区分程序、过程数据、安全数据存储；支持 64 个事件任务，多任务调度，程序执行效率高。
6、支持以太网通讯模块、ASI 模块扩展，最多可搭载 2 块以太网通讯模块，72 路本地专用通道，项目扩展性强。
技术参数
产品名称 M580 level 20 CPU，8.8MB，支持 DIO 和 RIO
型号 BMEP582040
产品系列 Modicon M580
产品类型 处理器模块
机架数量 4
本地开关量 I/O 处理容量 2048 I/O
本地模拟量 I/O 处理容量 512 I/O
本地机架专用通道数量 72
特殊应用 I/O 串行口、计数器、精确的时间戳、HART、运动控制、SSI 编码器
检查 过程控制
控制通道 可编程回路
集成连接类型 1×Ethernet TCP/IP 服务端口；2×Ethernet TCP/IP 设备网络；Mini‑B 型 USB
远程 I/O 站数量 8‑2 背板 每远程分支
分布式设备数量 64
通讯模块处理器 2 块以太网通讯模块；16 个 ASI 模块
通讯服务 DIO 扫描器、RIO 扫描器
内存说明 可扩展闪存，4GB 适用数据存储；集成 RAM，10KB 系统内存；集成 RAM，8MB 应用程序；集成 RAM，768KB 过程数据；集成 RAM，2MB 程序安全；集成 RAM，512KB 安全数据
应用程序结构 64 个事件任务；2 个辅助任务；1 个循环 / 周期主任务；1 个周期快速任务
型号 BMEP582040
产品系列 Modicon M580
产品类型 处理器模块
机架数量 4
本地开关量 I/O 处理容量 2048 I/O
本地模拟量 I/O 处理容量 512 I/O
本地机架专用通道数量 72
特殊应用 I/O 串行口、计数器、精确的时间戳、HART、运动控制、SSI 编码器
检查 过程控制
控制通道 可编程回路
集成连接类型 1×Ethernet TCP/IP 服务端口；2×Ethernet TCP/IP 设备网络；Mini‑B 型 USB
远程 I/O 站数量 8‑2 背板 每远程分支
分布式设备数量 64
通讯模块处理器 2 块以太网通讯模块；16 个 ASI 模块
通讯服务 DIO 扫描器、RIO 扫描器
内存说明 可扩展闪存，4GB 适用数据存储；集成 RAM，10KB 系统内存；集成 RAM，8MB 应用程序；集成 RAM，768KB 过程数据；集成 RAM，2MB 程序安全；集成 RAM，512KB 安全数据
应用程序结构 64 个事件任务；2 个辅助任务；1 个循环 / 周期主任务；1 个周期快速任务
← Back to Products
Electrical Components
M580 level 20 CPU
Key Features
M580 Level20 high‑performance CPU with 8.8 MB program memory, supporting DIO local I/O and RIO remote distributed I/O architecture for medium‑large‑scale automation projects.
Powerful I/O processing capacity: max. 2048 discrete I/O points and 512 analog I/O points. Supports up to 4 racks and 64 distributed devices for large‑scale station expansion.
Multi‑port hardware: 1 service Ethernet port, 2 device‑network Ethernet ports and Mini‑B USB programming port for flexible commissioning and networking.
Rich special‑function I/O: counter, high‑precision timestamp, HART, motion control, SSI encoder; built‑in DIO & RIO scanner for complex process control.
Expandable flash memory and partitioned RAM for program, process data and safety data. Supports 64 event tasks with multi‑task scheduling for high program execution efficiency.
Expandable with Ethernet communication modules and AS‑i modules; maximum 2 Ethernet communication modules, 72 local application‑specific channels for excellent project scalability.
Powerful I/O processing capacity: max. 2048 discrete I/O points and 512 analog I/O points. Supports up to 4 racks and 64 distributed devices for large‑scale station expansion.
Multi‑port hardware: 1 service Ethernet port, 2 device‑network Ethernet ports and Mini‑B USB programming port for flexible commissioning and networking.
Rich special‑function I/O: counter, high‑precision timestamp, HART, motion control, SSI encoder; built‑in DIO & RIO scanner for complex process control.
Expandable flash memory and partitioned RAM for program, process data and safety data. Supports 64 event tasks with multi‑task scheduling for high program execution efficiency.
Expandable with Ethernet communication modules and AS‑i modules; maximum 2 Ethernet communication modules, 72 local application‑specific channels for excellent project scalability.
Technical Parameters
Product Name M580 level 20 CPU, 8.8MB, supports DIO and RIO
Model BMEP582040
Product Series Modicon M580
Product Type Processor Module
Number of racks 4
Local I/O processor capacity (discrete) 2048 I/O
Local I/O processor capacity (analog) 512 I/O
Number of application‑specific channel (local rack) 72
Special application I/O Serial port, Counter, Precise timestamp, HART, Motion control, SSI encoder
Check Process control
Control channels Programmable loop
Integrated connection type 1 Ethernet TCP/IP service port; 2 Ethernet TCP/IP device network ports; Mini‑B USB
Remote I/O station quantity 8‑2 backplane per remote branch
Number of distributed devices 64
Communication module processor 2 Ethernet communication modules;16 AS‑i modules
Communication Services DIO scanner, RIO scanner
Memory Description Expandable flash, 4GB for data storage; On‑board RAM:10KB system memory; 8MB for application program;768KB for process data;2MB for program safety;512KB for data safety
Application Program Structure 64 event tasks; 2 auxiliary tasks;1 cyclic main task;1 cyclic fast task
Model BMEP582040
Product Series Modicon M580
Product Type Processor Module
Number of racks 4
Local I/O processor capacity (discrete) 2048 I/O
Local I/O processor capacity (analog) 512 I/O
Number of application‑specific channel (local rack) 72
Special application I/O Serial port, Counter, Precise timestamp, HART, Motion control, SSI encoder
Check Process control
Control channels Programmable loop
Integrated connection type 1 Ethernet TCP/IP service port; 2 Ethernet TCP/IP device network ports; Mini‑B USB
Remote I/O station quantity 8‑2 backplane per remote branch
Number of distributed devices 64
Communication module processor 2 Ethernet communication modules;16 AS‑i modules
Communication Services DIO scanner, RIO scanner
Memory Description Expandable flash, 4GB for data storage; On‑board RAM:10KB system memory; 8MB for application program;768KB for process data;2MB for program safety;512KB for data safety
Application Program Structure 64 event tasks; 2 auxiliary tasks;1 cyclic main task;1 cyclic fast task
