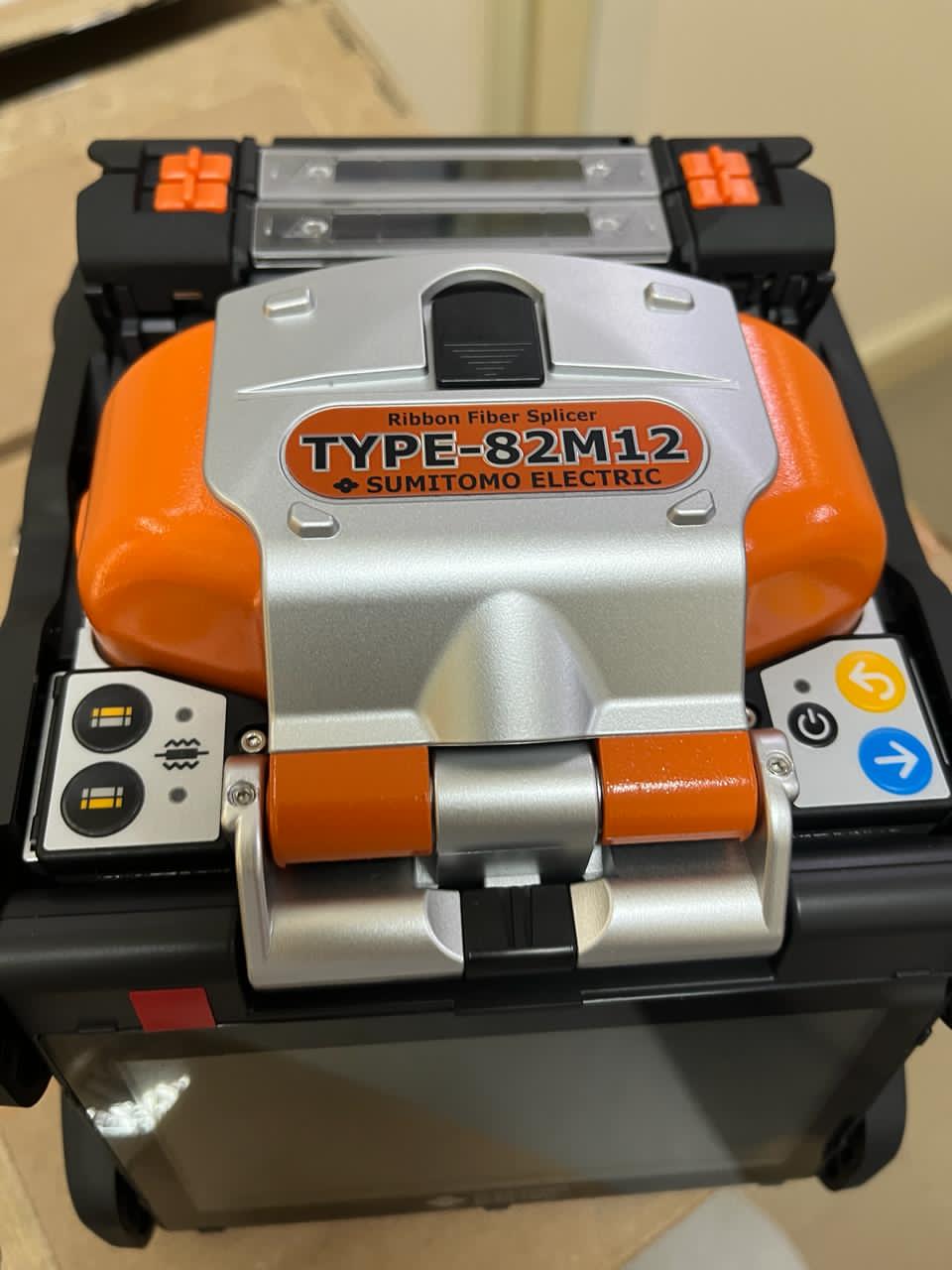

TYPE-82M12光纤熔接机
核心功能与特点
多类型光纤兼容熔接：支持单芯、多模、色散位移、非零色散位移、保偏等多种光纤，适配 0.25mm‑900μm 多种涂覆层光纤，满足工程室内外多场景施工。
高速熔接，高效作业：快速熔接模式最快约 11 秒，加热补强约 40 秒；搭载 CMOS 双摄像头观测系统，23 倍大倍率对焦，施工效率大幅提升。
大容量存储记录：机身内置存储可存 2000 组熔接数据，选配 SD 卡可扩展至 50200 组图像、200000 组熔接记录，便于工程溯源归档。
严苛环境耐候防护：IP5X 防尘、IPX2 防水，通过 76cm 跌落测试，‑10℃~+50℃宽温作业，高海拔环境可正常工作，适应野外工地恶劣工况。

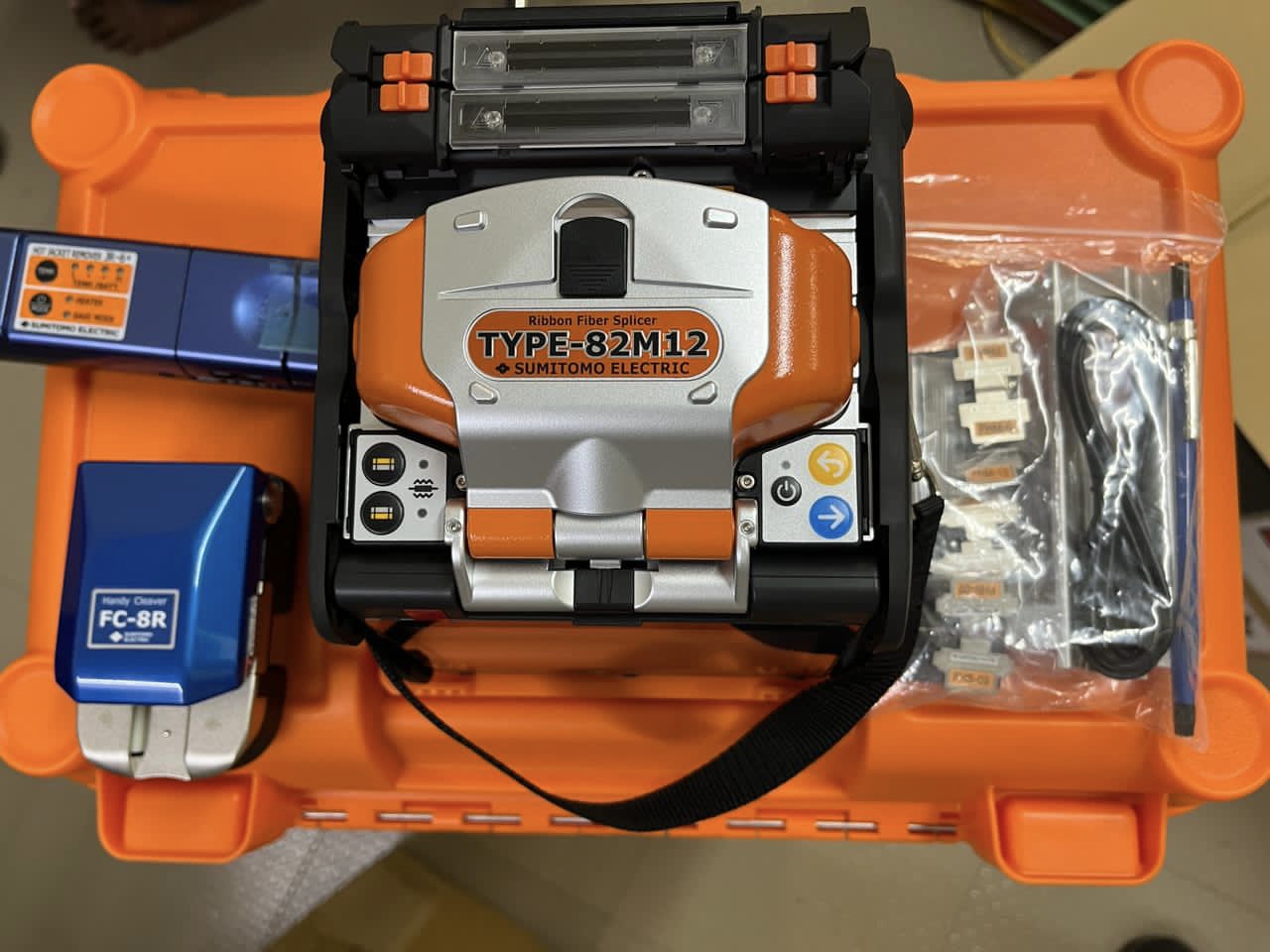

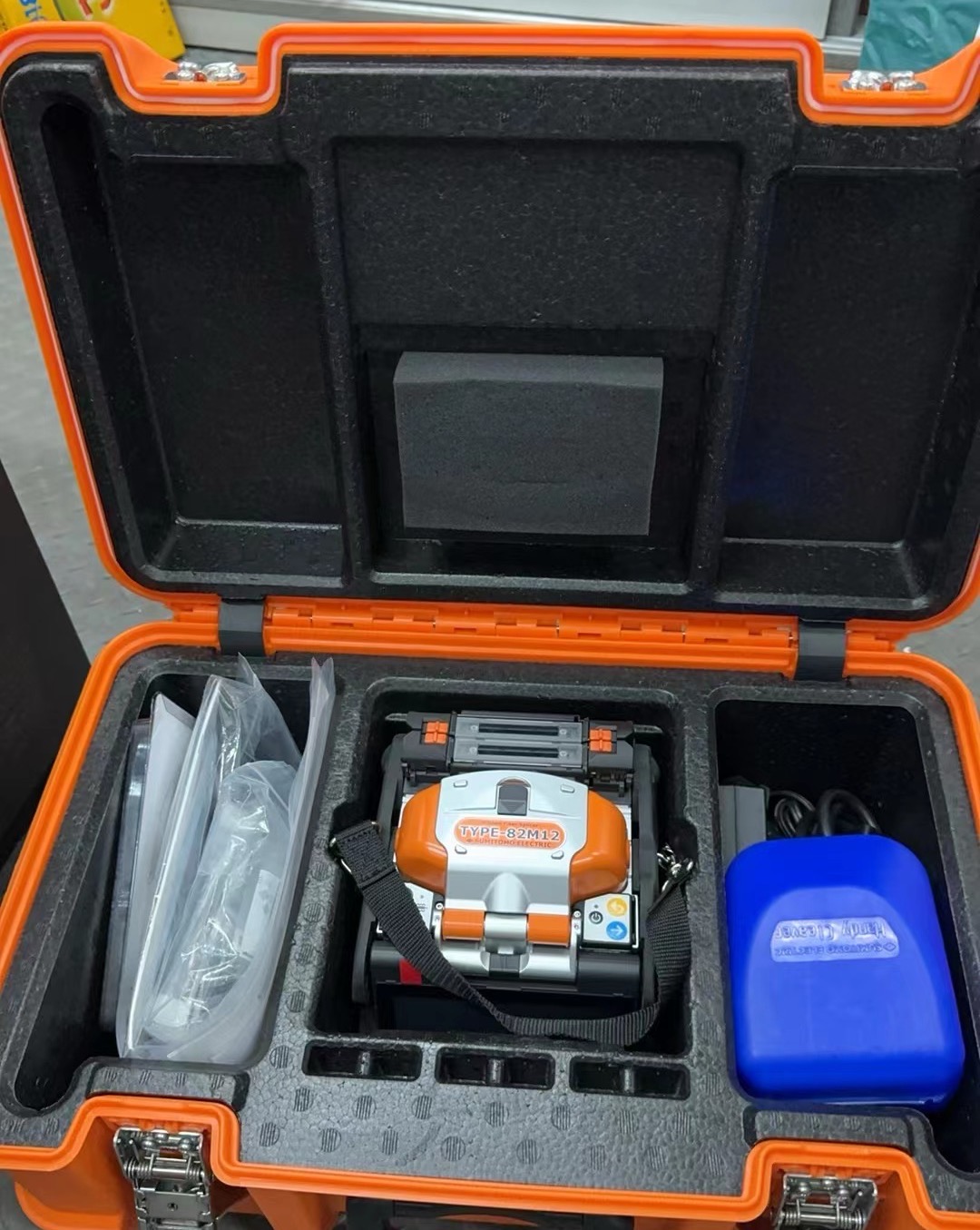

丰富配置与可拓展选件：标配便携防护收纳箱，可选配手持切割刀、光纤夹具、热缩套管、电池等配件；支持电池 / 交直流双供电，野外无市电场景稳定作业。
智能化操作功能：自动放电校准、自动光纤识别，可选配双联动独立加热器；5 英寸彩色触控显示屏，操作直观，支持远程维护连接
高速熔接，高效作业：快速熔接模式最快约 11 秒，加热补强约 40 秒；搭载 CMOS 双摄像头观测系统，23 倍大倍率对焦，施工效率大幅提升。
大容量存储记录：机身内置存储可存 2000 组熔接数据，选配 SD 卡可扩展至 50200 组图像、200000 组熔接记录，便于工程溯源归档。
严苛环境耐候防护：IP5X 防尘、IPX2 防水，通过 76cm 跌落测试，‑10℃~+50℃宽温作业，高海拔环境可正常工作，适应野外工地恶劣工况。
丰富配置与可拓展选件：标配便携防护收纳箱，可选配手持切割刀、光纤夹具、热缩套管、电池等配件；支持电池 / 交直流双供电，野外无市电场景稳定作业。
智能化操作功能：自动放电校准、自动光纤识别，可选配双联动独立加热器；5 英寸彩色触控显示屏，操作直观，支持远程维护连接
技术参数
光纤要求
光纤种类 SMF (652)、MMF (651)、DSF (653)、NZDSF (G655)、BIF (G657)；1、2、4、5、6、8、10、12 芯
包层直径 125μm
涂覆层直径 单芯光纤涂覆外径：200μm、250μm、500μm、900μm；带状光纤厚度：200‑400μm
适用光纤 皮线光缆 (2.0mm×3.1 或 2.6mm)，室内光缆 (2.0mm×1.6mm)
光纤切断长度 10mm
标准性能
标准接续损耗 SMF 0.05dB，MMF 0.02dB，DSF 0.08dB，NZDSF 0.08dB
熔接模式 11 种标准模式；Quick mode 快速模式，12 芯标准模式
熔接时间 快速模式约 11 秒；标准模式约 20 秒
补强加热时间 约 40 秒（12 芯）

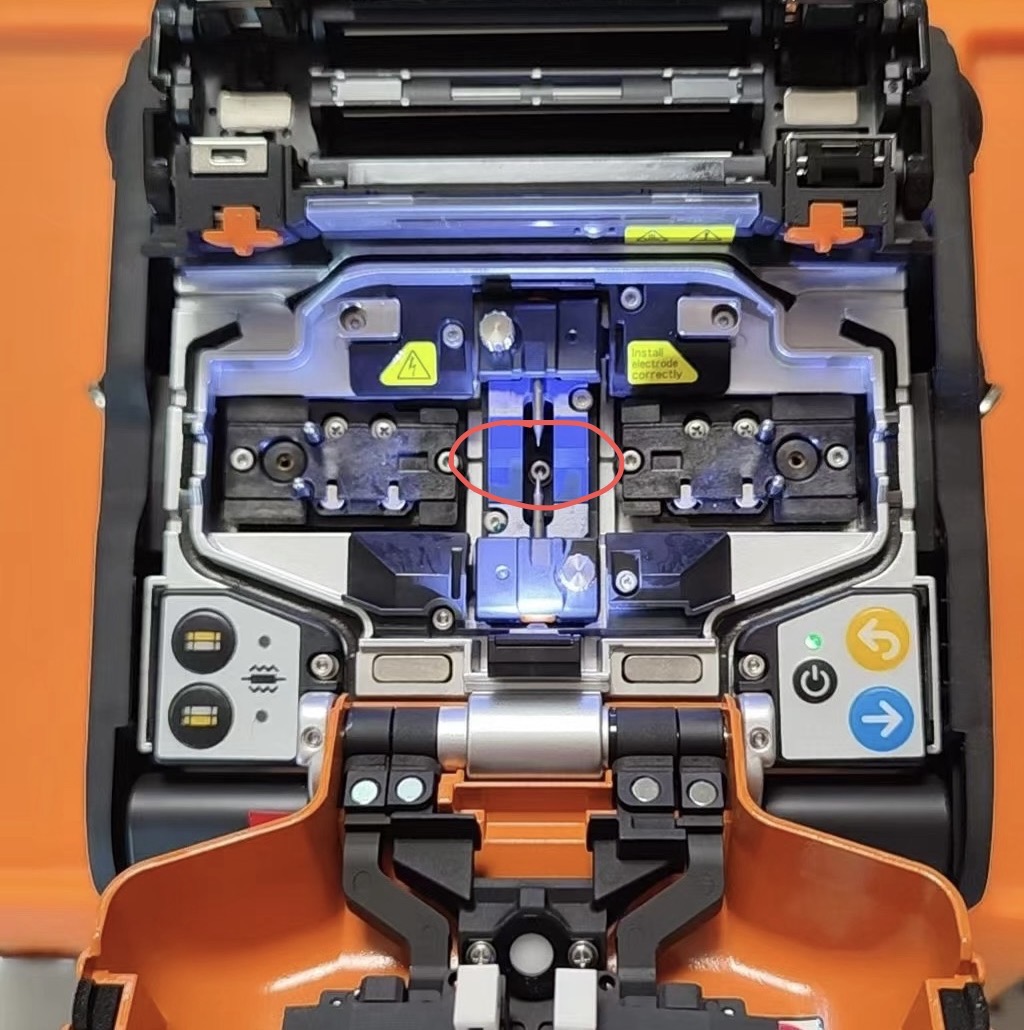

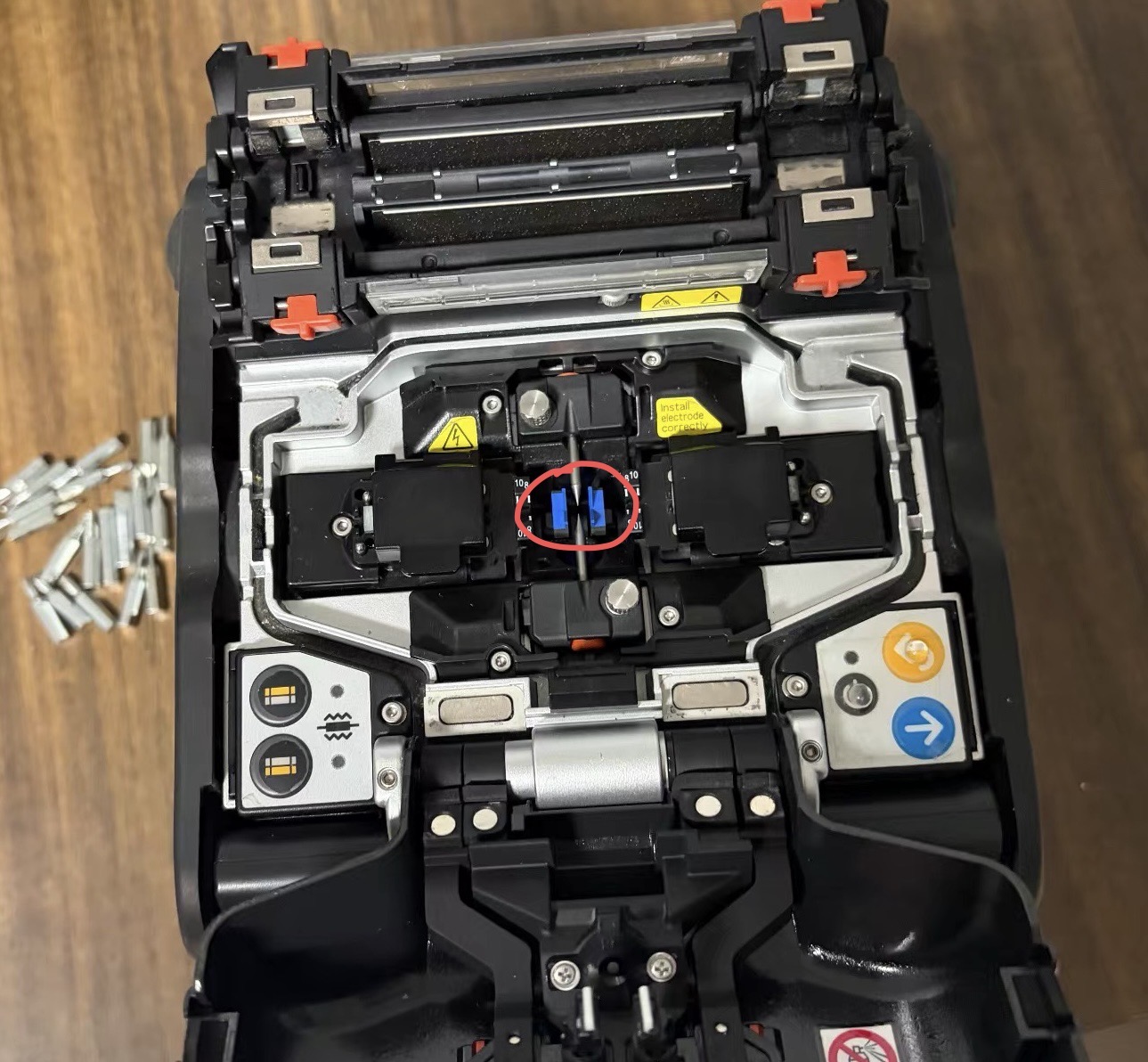

观察方式 双 CMOS 照相机观察系统，23 倍放大（变焦 46 倍）
张力试验 1.96‑0.9N
光纤保护套管 60mm、40mm 和住友细径 nano 热缩套管
程序
熔接程序 最大 300 个
加热程序 最大 100 个
数据存储 内置：2000 组熔接 / 10000 个熔接数据；SD 卡扩展：50200 图像 / 200000 组熔接数据
功能
自动放电校准 根据环境变化自动校准放电系数
自动光纤识别 支持
可选反转夹具 不支持
双联动独立加热器 可提供
剩余熔接计数 提供（电池模式）
远程维护连接 可提供
无线 LAN 连接 可选配件
尺寸 / 重量
尺寸 128 (W)×154 (D)×130 (H) mm（不含防震橡胶底座）
重量 1.7kg（不含电池），2.0kg（含 BU‑16 电池）
显示器 5.0 英寸彩色 LCD 触摸屏
端口
USB 输出 USB2.0（用于 RJ‑6 + 热剥线钳）
USB 接口 USB2.0(Mini‑B)
SD 卡槽 SD 卡（最大 32GB）
电源
交流 AC 输入 AC100‑240V，50/60Hz（ADC‑16）
直流 DC 输入 DC10‑15V，7.5A
电池 锂电池 10.8V，6400mAh（BU‑16）
作业条件
海拔高度 0‑3660 米
工作温度 ‑10℃~+50℃
保管温度 ‑20℃~+30℃
耐跌落 76cm 跌落测试
防护等级 IP5X 防尘；IPX2 防水
光纤种类 SMF (652)、MMF (651)、DSF (653)、NZDSF (G655)、BIF (G657)；1、2、4、5、6、8、10、12 芯
包层直径 125μm
涂覆层直径 单芯光纤涂覆外径：200μm、250μm、500μm、900μm；带状光纤厚度：200‑400μm
适用光纤 皮线光缆 (2.0mm×3.1 或 2.6mm)，室内光缆 (2.0mm×1.6mm)
光纤切断长度 10mm
标准性能
标准接续损耗 SMF 0.05dB，MMF 0.02dB，DSF 0.08dB，NZDSF 0.08dB
熔接模式 11 种标准模式；Quick mode 快速模式，12 芯标准模式
熔接时间 快速模式约 11 秒；标准模式约 20 秒
补强加热时间 约 40 秒（12 芯）
观察方式 双 CMOS 照相机观察系统，23 倍放大（变焦 46 倍）
张力试验 1.96‑0.9N
光纤保护套管 60mm、40mm 和住友细径 nano 热缩套管
程序
熔接程序 最大 300 个
加热程序 最大 100 个
数据存储 内置：2000 组熔接 / 10000 个熔接数据；SD 卡扩展：50200 图像 / 200000 组熔接数据
功能
自动放电校准 根据环境变化自动校准放电系数
自动光纤识别 支持
可选反转夹具 不支持
双联动独立加热器 可提供
剩余熔接计数 提供（电池模式）
远程维护连接 可提供
无线 LAN 连接 可选配件
尺寸 / 重量
尺寸 128 (W)×154 (D)×130 (H) mm（不含防震橡胶底座）
重量 1.7kg（不含电池），2.0kg（含 BU‑16 电池）
显示器 5.0 英寸彩色 LCD 触摸屏
端口
USB 输出 USB2.0（用于 RJ‑6 + 热剥线钳）
USB 接口 USB2.0(Mini‑B)
SD 卡槽 SD 卡（最大 32GB）
电源
交流 AC 输入 AC100‑240V，50/60Hz（ADC‑16）
直流 DC 输入 DC10‑15V，7.5A
电池 锂电池 10.8V，6400mAh（BU‑16）
作业条件
海拔高度 0‑3660 米
工作温度 ‑10℃~+50℃
保管温度 ‑20℃~+30℃
耐跌落 76cm 跌落测试
防护等级 IP5X 防尘；IPX2 防水
← Back to Products
Other Products
TYPE‑82M12 Optical Fiber Splicer
Key Features
Multi‑fiber Compatibility：Compatible with single‑core, multimode, DSF, NZ‑DSF, PM and other fibers, supports coating diameter from 0.25mm to 900μm for indoor & outdoor field deployment.
High‑speed Splicing for High Efficiency：Fast splicing mode as short as 11s, sleeve heating approx.40s. Dual‑CMOS camera observation system with 23× magnification focusing for fast on‑site operation.
Large‑capacity Data Storage：Built‑in memory for 2000 splicing records. SD‑card expansion supports up to 50200 images and 200000 splicing records for project traceability and filing.
Rugged Environmental Resistance：IP5X dust‑proof, IPX2 water‑proof, passes 76‑cm drop test. Operating temperature ‑10℃~+50℃, stable performance under high‑altitude harsh field conditions.
Rich Standard & Optional Accessories：Comes with heavy‑duty carrying case. Optional fiber cleaver, fiber holders, heat‑shrink sleeves, battery pack. AC/DC dual power supply for off‑grid field work.
Intelligent Operation：Automatic arc calibration & automatic fiber identification; optional dual synchronized independent heaters. 5‑inch color touch‑screen, intuitive UI, supports remote maintenance connection.
High‑speed Splicing for High Efficiency：Fast splicing mode as short as 11s, sleeve heating approx.40s. Dual‑CMOS camera observation system with 23× magnification focusing for fast on‑site operation.
Large‑capacity Data Storage：Built‑in memory for 2000 splicing records. SD‑card expansion supports up to 50200 images and 200000 splicing records for project traceability and filing.
Rugged Environmental Resistance：IP5X dust‑proof, IPX2 water‑proof, passes 76‑cm drop test. Operating temperature ‑10℃~+50℃, stable performance under high‑altitude harsh field conditions.
Rich Standard & Optional Accessories：Comes with heavy‑duty carrying case. Optional fiber cleaver, fiber holders, heat‑shrink sleeves, battery pack. AC/DC dual power supply for off‑grid field work.
Intelligent Operation：Automatic arc calibration & automatic fiber identification; optional dual synchronized independent heaters. 5‑inch color touch‑screen, intuitive UI, supports remote maintenance connection.
Technical Parameters
Fiber Requirements
Fiber Type SMF(652), MMF(651), DSF(653), NZDSF(G655), BIF(G657); 1, 2, 4, 5, 6, 8, 10, 12 cores
Cladding Diameter 125μm
Coating Diameter Single fiber coating OD: 200μm, 250μm, 500μm, 900μm; Ribbon fiber thickness: 200‑400μm
Applicable Fiber Drop cable (2.0mm×3.1 or 2.6mm), indoor cable (2.0mm×1.6mm)
Fiber Cleave Length 10mm
Standard Performance
Average Splice Loss SMF 0.05dB, MMF 0.02dB, DSF 0.08dB, NZDSF 0.08dB
Splicing Mode 11 standard modes; Quick mode, 12‑core ribbon standard mode
Splicing Time Fast mode approx. 11s; Standard mode approx. 20s
Sleeve Heating Time Approx. 40s (12 cores)
Observation Dual‑CMOS camera system, 23× magnification (46× zoom)
Tension Test 1.96‑0.9N
Protection Sleeve 60mm, 40mm, and Sumitomo nano heat‑shrink sleeve
Program
Splicing Program Max. 300
Heating Program Max. 100
Data Storage Built‑in: 2000 splices / 10000 data; SD‑card: 50200 images / 200000 records
Functions
Automatic Arc Calibration Auto calibration according to ambient conditions
Auto Fiber Identification Supported
Reversible Holder Not available
Dual Synchronized Independent Heater Available
Remaining Splice Counter Available (battery mode)
Remote Maintenance Connection Available
Wireless LAN Optional accessory
Dimension & Weight
Dimension 128(W)×154(D)×130(H)mm (excl. shock‑proof base)
Weight 1.7kg (w/o battery), 2.0kg (with BU‑16 battery)
Display 5.0‑inch color LCD touch screen
Ports
USB Output USB2.0 (for RJ‑6+ thermal stripper)
USB Port USB2.0 (Mini‑B)
SD Card Slot SD card (max. 32GB)
Power Supply
AC Input AC100‑240V, 50/60Hz (ADC‑16)
DC Input DC10‑15V, 7.5A
Battery Li‑ion 10.8V, 6400mAh (BU‑16)
Operating Conditions
Altitude 0‑3660m
Operating Temperature ‑10℃~+50℃
Storage Temperature ‑20℃~+30℃
Drop Resistance 76‑cm drop test
Ingress Protection IP5X dust‑proof; IPX2 water‑proof
Fiber Type SMF(652), MMF(651), DSF(653), NZDSF(G655), BIF(G657); 1, 2, 4, 5, 6, 8, 10, 12 cores
Cladding Diameter 125μm
Coating Diameter Single fiber coating OD: 200μm, 250μm, 500μm, 900μm; Ribbon fiber thickness: 200‑400μm
Applicable Fiber Drop cable (2.0mm×3.1 or 2.6mm), indoor cable (2.0mm×1.6mm)
Fiber Cleave Length 10mm
Standard Performance
Average Splice Loss SMF 0.05dB, MMF 0.02dB, DSF 0.08dB, NZDSF 0.08dB
Splicing Mode 11 standard modes; Quick mode, 12‑core ribbon standard mode
Splicing Time Fast mode approx. 11s; Standard mode approx. 20s
Sleeve Heating Time Approx. 40s (12 cores)
Observation Dual‑CMOS camera system, 23× magnification (46× zoom)
Tension Test 1.96‑0.9N
Protection Sleeve 60mm, 40mm, and Sumitomo nano heat‑shrink sleeve
Program
Splicing Program Max. 300
Heating Program Max. 100
Data Storage Built‑in: 2000 splices / 10000 data; SD‑card: 50200 images / 200000 records
Functions
Automatic Arc Calibration Auto calibration according to ambient conditions
Auto Fiber Identification Supported
Reversible Holder Not available
Dual Synchronized Independent Heater Available
Remaining Splice Counter Available (battery mode)
Remote Maintenance Connection Available
Wireless LAN Optional accessory
Dimension & Weight
Dimension 128(W)×154(D)×130(H)mm (excl. shock‑proof base)
Weight 1.7kg (w/o battery), 2.0kg (with BU‑16 battery)
Display 5.0‑inch color LCD touch screen
Ports
USB Output USB2.0 (for RJ‑6+ thermal stripper)
USB Port USB2.0 (Mini‑B)
SD Card Slot SD card (max. 32GB)
Power Supply
AC Input AC100‑240V, 50/60Hz (ADC‑16)
DC Input DC10‑15V, 7.5A
Battery Li‑ion 10.8V, 6400mAh (BU‑16)
Operating Conditions
Altitude 0‑3660m
Operating Temperature ‑10℃~+50℃
Storage Temperature ‑20℃~+30℃
Drop Resistance 76‑cm drop test
Ingress Protection IP5X dust‑proof; IPX2 water‑proof
